Rahmenbedingungen für den Einsatz
| |
| Länge: | 4300 mm |
| Breite: | 1800 mm |
| Höhe: | 1900 mm |
| Gewicht: | 11'000 kg |
| |
| Arbeitshöhe (Raumhöhe): | 2700 mm |
| Arbeitsfläche (Breite x Länge): | 2500 x 5500 mm |
| Bodendruck: | 0.6 kg/cm2 |
| |
| bis 35° Steigung | |
| |
| 100 mm | 80 mm |
| 150 mm | 125 mm |
| 200 mm | 175 mm |
| 250 mm | 225 mm |
| |
| bis 100 m | |
Technische Spezifikationen
| |
| Länge: | 2830 mm |
| Breite: | 400 mm |
| Höhe: | 640 mm |
| Geschwindigkeit: | 0 bis 3 km/h |
| |
| Typ: | Diesel Turbo |
| Modell: | Deutz TCD 4.1 |
| Leistung: | 115 kW |
| Drehzahl: | 1600 U/min |
| |
| Modell: | Eurodrill RH 15 X, HP45TS |
| Schlagwerk: | Typ 40 |
| Drehmoment: | 14.8 - 1.05 kNm |
| Drehzahl: | 51 - 716 U/min |
| |
| Steuerung: | Bibus/Danfoss |
| Funksteuerung: | IMET Thor 2 |
| |
| Wasserpumpe: | Dynaset HDF 90/150-85 |
| Max. Durchfluss: | 150 l/min |
| Max. Druck: | 90 bar |
| Kompressor: | Dynaset HKR 2000 / 10-53 |
| Max. Durchfluss: | 200 l/min |
| Max. Druck | 10 bar |

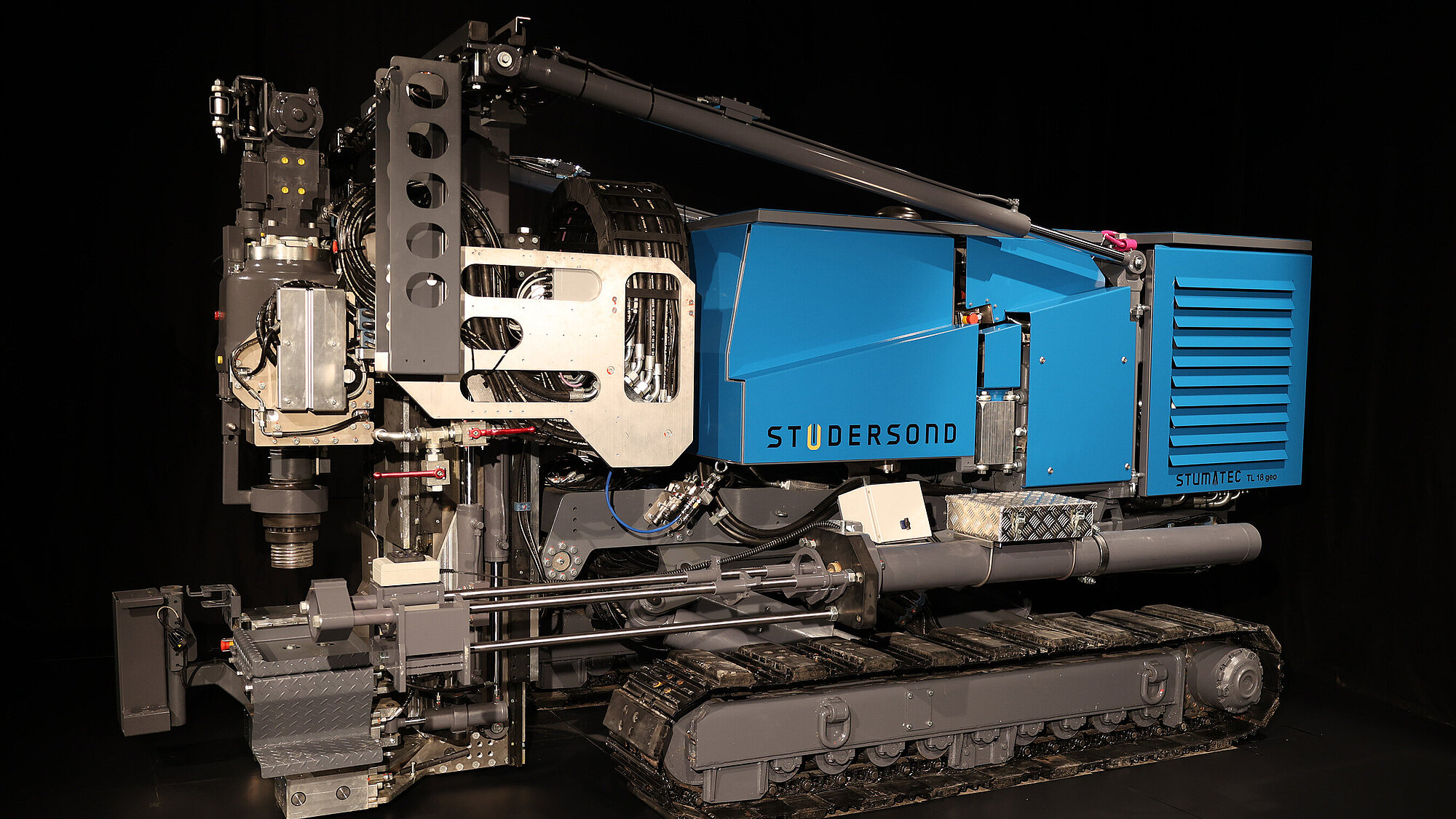

Bohrmaschine TL18 geo
